一：產品簡介
WX-8000-PMβ射線煙塵粉塵分析儀可自動測量和記錄濃度，采用的是貝塔射線吸收法的工作原理，將C-14作為發射源，其發射恒定的高能量電子，樣品空氣通過切割器以恒定的流量經過進樣管，顆粒物截留在濾膜上。β射線通過濾膜時，能量發生衰減，通過對衰減量的測定計算出顆粒物的質量，根據采樣流量、采樣時間和濾膜面積來計算實際狀態下環境空氣中顆粒物的濃度。
二：結構組成
WX-8000-PM型β射線煙塵粉塵分析儀由采樣泵、切割器、β源、電源、檢測系統、溫濕聯控系統（DHS）、數據采集處理單元、數據傳送單元、配套軟件及輔助單元組成。
可選配風向、風速、視頻監控、LED顯示屏。

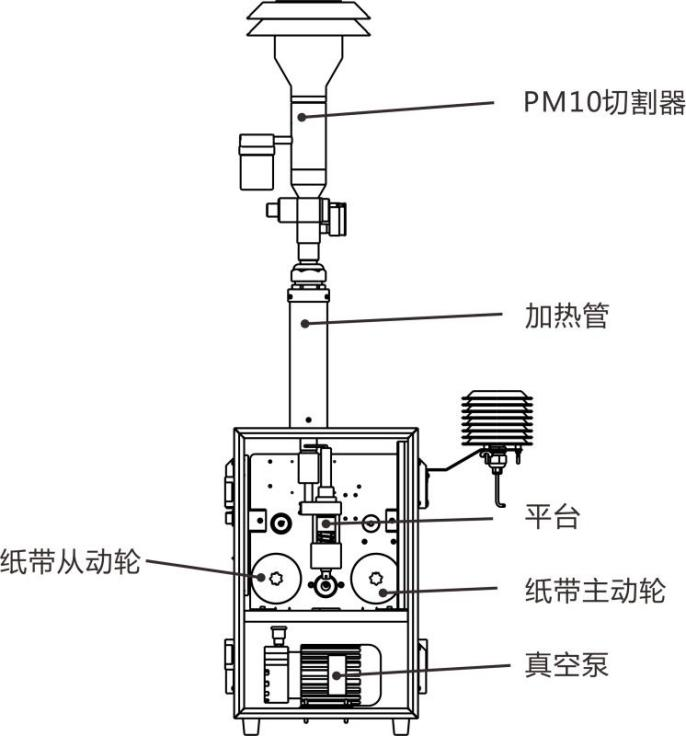

圖1 設備結構組成示意圖
三：技術指標
表1 性能指標
|
項目 |
性能指標 |
|
原理 |
β射線吸收法 |
|
量程 |
（0～10）mg/m3 |
|
檢出限 |
1μg/m3 |
|
顯示分辨率 |
0.1μg/m3 |
|
示值誤差 |
≤±15% |
|
示值重復性 |
≤10% |
|
校準膜重現性 |
≤±2% |
|
平行性 |
≤15% |
表2 功能指標
|
項目 |
功能指標 |
|
采樣方式 |
泵吸式 |
|
界面顯示 |
7.0寸 |
|
外形尺寸 |
（400×318.5×580）mm（主機箱體） |
|
重量 |
≤25kg |
|
相對濕度 |
10%～95%RH |
|
供電電壓 |
AC220V/50Hz |
|
功耗 |
≤190W |
|
傳輸方式 |
4G無線傳輸 |
|
輸入 |
觸摸式輸入 |
|
防護等級 |
IP53 |
三：功能特點
? 采用β射線吸收法，數據準確可靠。
? 配置不同切割器，可實現TSP、PM10和PM2.5質量濃度的實時在線監測；
? 具備開機自啟動、開機自檢、自動校準功能。
? 儀器配置溫濕聯控系統（DHS），去除濕度對測量數據的影響；
? 4G網絡無線傳輸數據，傳輸穩定可靠；
? 采用7寸工業屏及精簡安卓系統，系統穩定可靠，簡單易懂，操作簡便，兼容性強。
? 大容量存儲，可能實現一年以上的數據存儲；
? 外觀設計簡單大方，安裝方式多樣，可選壁掛式、立桿安裝、支架安裝等；
顯示界面

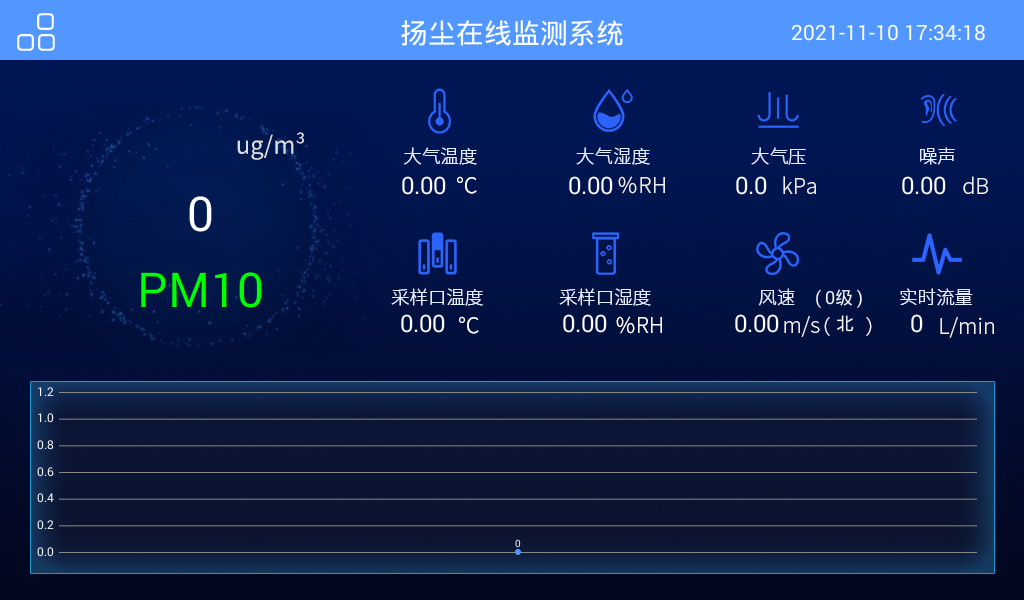

圖2 顯示界面
WX-8000-PM型β射線煙塵粉塵分析儀直觀顯示測定濃度，左半部分顯示的為測定顆粒物的濃度，單位為“μg/m3”， 1小時更新一次數據。右半部分顯示氣象參數和采樣流量等實時數據，包括大氣溫度、大氣濕度、大氣壓力、樣氣溫度、樣氣濕度、計數值、實時流量等，1秒更新一次數據。
在顯示界面，儀器以1小時為工作周期，連續工作。

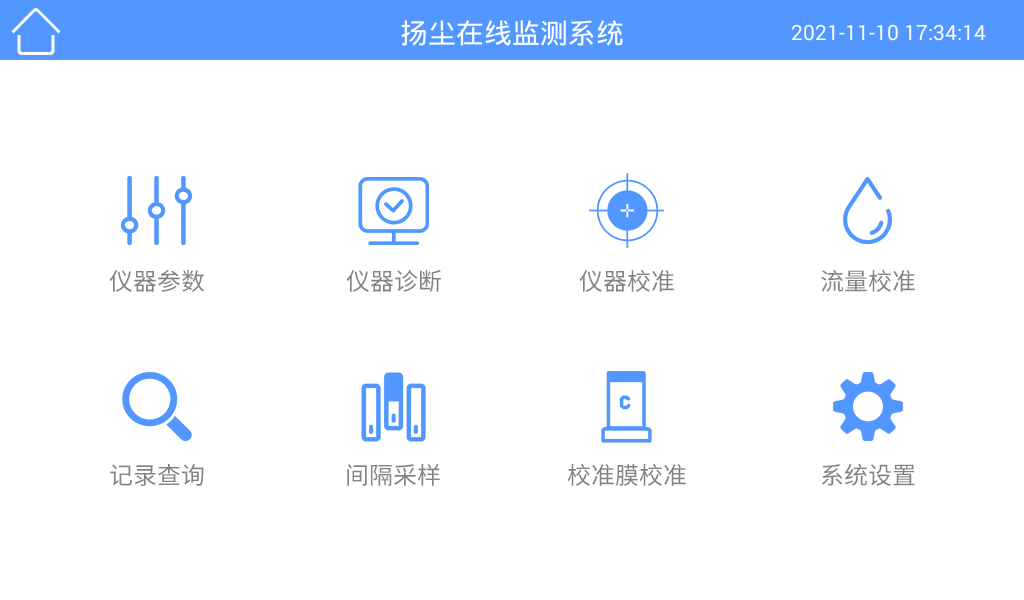

圖3 功能菜單
① 儀器參數：查看儀器各項參數，可設置儀器斜率、截距，可開啟或關閉自動零點。
② 儀器診斷：可操作平臺、走紙及流量。
③ 儀器校準：可校準溫度傳感器、濕度傳感器、大氣壓傳感器。
④ 流量校準：可進行流量校準。
⑤ 校準膜校準：可進行校準膜校準。
⑥ 記錄查詢：可查詢校準記錄及數據記錄。
⑦ 間隔采樣：可進行間隔采樣。
⑧ 系統設置：可進行儀器編號，網絡設置及報警閾值設置。
2儀器參數

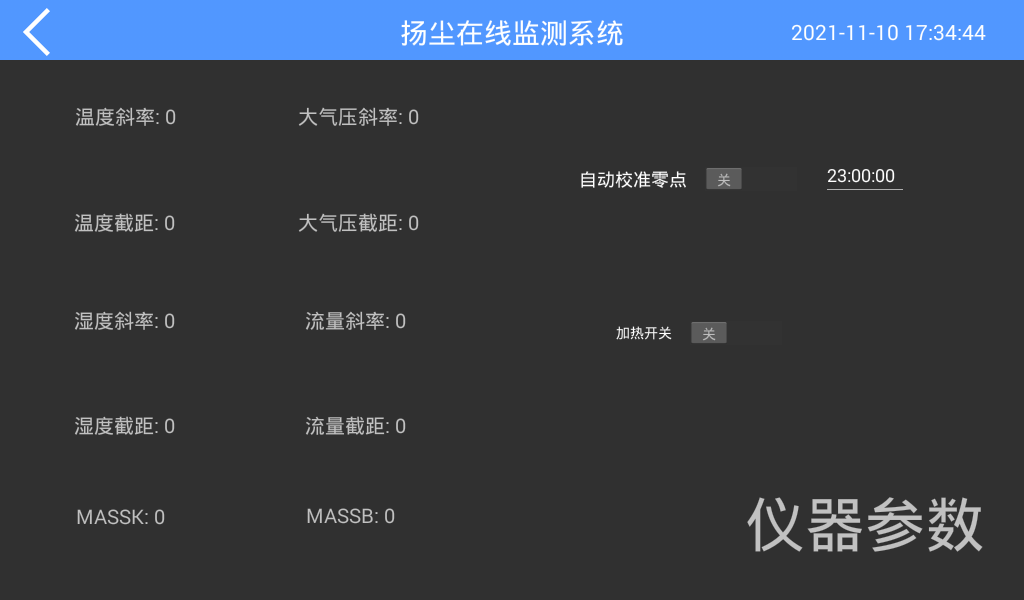

圖4 儀器參數界面
A． 儀器參數界面可查看儀器參數，包括溫度系數、濕度系數、大氣壓系數、流量系數；
B． 可查看及設置儀器斜率“MASSK”、截距“MASSB”；
C． 可打開/關閉“自動校準零點”，并進行設置自動校準零點時間，當“自動校準零點”處于打開狀態，在設置時間點儀器進行零點校準，校準結果將更新“MASSB“，并產生校準記錄。
D． 點擊，返回至【顯示界面】。
