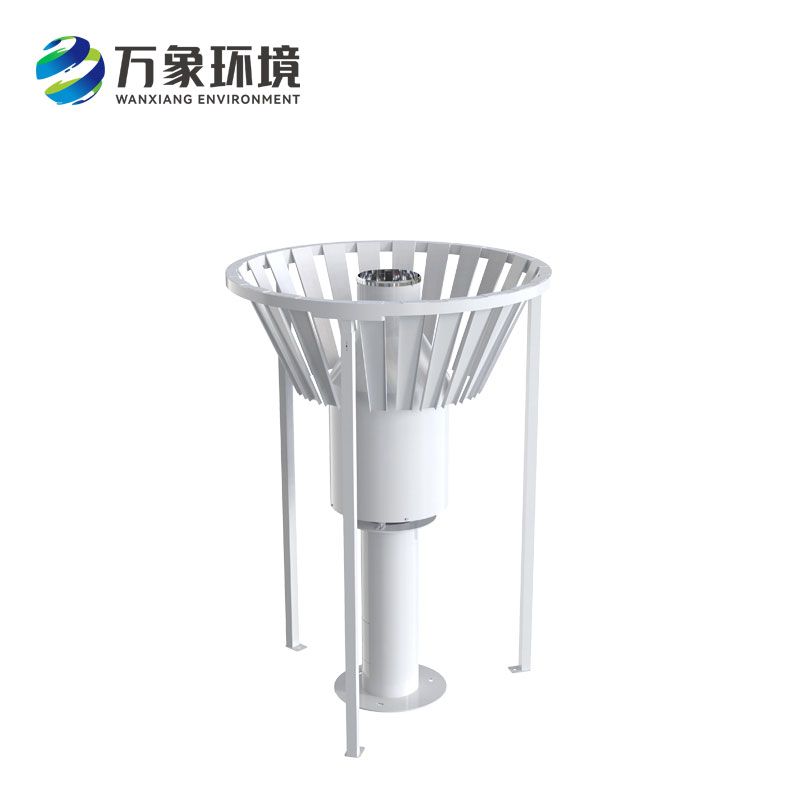

稱重式雨量計又稱稱重式雨量傳感器，稱重式雨量計是一種通過測量雨滴落在承接器上所產生的質量變化來推算降雨量的儀器，基于稱重原理技術，利用高精度稱重傳感器測量降雨量信息，可進行固態（降雪）、液態（降雨）及固液混合態（雨夾雪、凍雨）等全類型降水量監測。

稱重式雨量計詳細產品介紹及技術參數

工作原理：稱重式雨量計基于稱重原理技術，利用高精度稱重傳感器測量“降水增量”，可進行固態(降雪)、液態(降雨)及固液混合態(雨夾雪、凍雨)等全類型降水量監測。

硬件配置：稱重式雨量計主要由主控裝置、承雨口、集水器、排水裝置、稱重傳感器、保護外殼、安裝基座、防風圈等組成。

符合國標：

中華人民共和國水利部發布的SL/T 811.4-2021《降水量觀測儀器》水利行業稱重式雨量計標準。

中華人民共和國氣象局發布的QX/T 320-2016《稱重式降水測量儀》氣象行業稱重式雨量計標準。

供電電源】：10~30V DC

平均功耗：

高寒型：30W(配備加熱模塊，供電DC12V)

通訊方式：

脈沖型：使用方通過獲取雨量計的脈沖通斷次數，依據雨量計相應分辨率計算不同時間段內的降雨量。

RS485型：雨量計為Modbus-RTU協議，設備自帶時鐘，內部預設了多種已定義好的雨量程序，包括“當天降雨量”、“分鐘降雨量”、“昨日降雨量”、“總降雨量”、“降雨強度”等參數，使用方可通過485指定直接讀取以上降雨量數據

分辨率：0.1mm/0.2mm/0.5mm/1mm

雨強范圍：6~1800mm/h

典型精度：

當降水量≤10mm時，最大允許誤差為土0.2mm;

當降水量>10mm時，最大允許誤差為±2%;

工作環境：-35℃~+65℃，0%RH~95%RH非凝露

主控裝置:

采集稱重傳感器的實時數據。

將獲取的重量信息轉化為脈沖、RS485輸出信號。

當水量達到設定閾值，控制排水裝置自動排水。

現場溫度較低，控制加熱設備加熱，避免雨雪結冰現象發生。

承雨口：

承雨口內壁深度大于100mm，可保證進入承雨口的降雨不會濺出承雨口外。

承雨口內徑φ200+0.6mm

刃口銳角40°～45°

集水器：

集水器位于承雨口下方，收集降水，為不銹鋼材質筒型結構。

集水器容量默認為28L，支持聯動主控裝置控制自動排水。

排水裝置：

當水量達集水器容量的80%時，排水裝置啟動控制自動排水。

排水裝置排水過程約持續1min，排水期間不計量降雨量，排水結束后集水器內會剩余1-2L左右的液體。

因防凍液與降水混合，過程中會排出部分防凍液，冬季若出現排水現象，注意更換防凍液。

蒸發抑制油因密度較小，漂浮在液體表層，不會隨液體自動排除。

稱重傳感器：

稱重部件采用壓電式稱重傳感器感應壓力變化，將降水增量轉化成相應的降水量輸出。

稱重傳感器采用封閉式結構，承載式稱重方式。

保護外殼：

保護外殼可保護降水稱重單元和降水?dāng)?shù)據處理單元等部位。

保護外殼采用不銹鋼材質,表面噴涂白色亞光防鹽霧腐蝕涂層。

外殼設計呈“凸”字型，可起到防風、減少蒸發和增加降水捕獲量的功能

安裝基座：

安裝基座便于裝卸，并對稱重傳感器、排水裝置、主控裝置起到一定的防護作用。

安裝基座牢固、可靠，宜具有減振、調平功能。

采用不銹鋼材質,表面噴涂白色亞光防鹽霧腐蝕涂層。

防風圈：

防風圈由圓形龍骨、T型架、風擋單片組成，表面噴涂白色亞光防鹽霧腐蝕涂層。

在有固態降水監測需求的場地，安裝的稱重式雨量計宜加裝防風圈。
