城市道路積水監測系統設備產品介紹：

城市道路積水監測系統又稱城市交通道路積水監測系統，城市道路積水監測設備，城市道路積水監測系統是一款高精度且具有水面波動濾波處理的地表水水位測量監測系統，適用于各種復雜路面路況的水位積水監測、可實時監測道路低洼處、下穿式立交橋和隧道的積水水位、含大量漂浮物和沉淀物的溝渠等。

FT-DL城市道路積水監測系統設備是一款高精度且具有水面波動濾波處理的地表水水位測量監測系統。它采用喇叭天線的設計，降低功耗，寬范圍的輸入電壓，專門設計于適合野外無人值守的城市交通或野外自動站應用，測量不受大氣溫度、壓力、空氣密度、風、降水、相對濕度的影響，具有極高的穩定性。低功耗及免維護設計。產品具有靈活的工作模式配置。

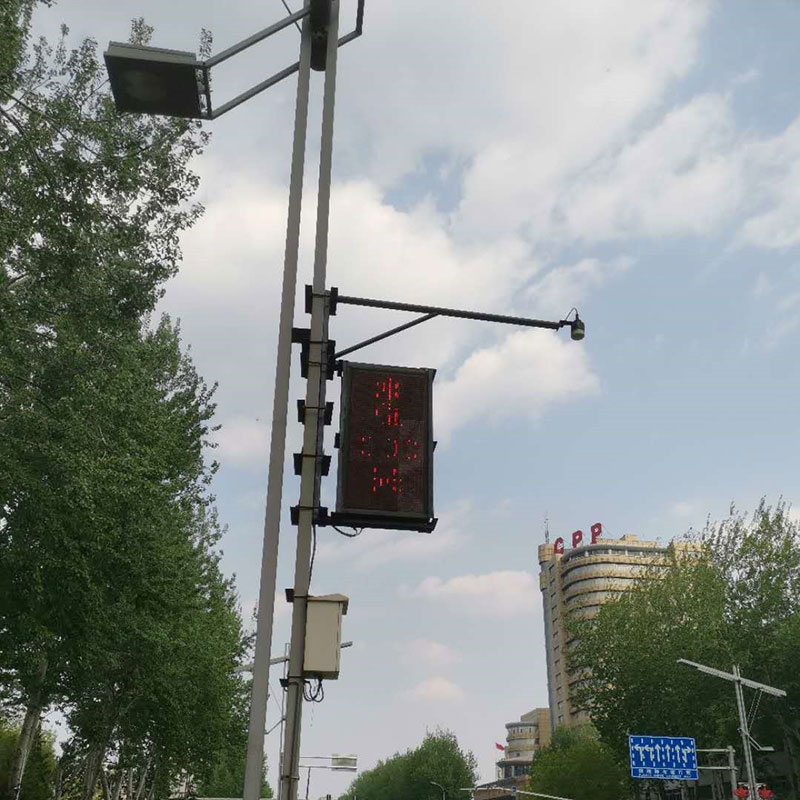

雷達測量原理的優越性，太陽能供電，并通過 4G信號無線遠程傳送至城市內澇監測預警中心，使其適用于各種復雜路面路況的水位積水監測、實時監測道路低洼處、下穿式立交橋和隧道的積水水位、含大量漂浮物和沉淀物的溝渠。立交橋、隧道監測點可通過LED情報板(選配)自動提示當前積水水位值警示信息。監測點具備光纖通信條件時，可擴展實時視頻監控功能。

基本原理：

從雷達水位傳感器天線發射雷達脈沖，天線接收從水面反射回來的脈沖，并記錄時間(T)，由于電磁波的傳播速度(C)是個常數，從而的得出到水面的距離(D)。電磁波從發射到接收的時間與到水面的距離成正比，納秒級的時間測量轉化為毫秒級的時間測量，從而極大的提高了測量精度。

每秒55次測量，再進行數字濾波處理，從而最大限度的減少水波對測量結果的影響，測量結果相當于靜水水位測量。

監測平臺特點：

1、可存儲及查詢歷史數據;可保存歷史數據5年以上，

2、數據采集周期可自行設置，每分鐘采集一次或10分鐘采集一次皆可根據需要設置

3、查詢結果可轉換(表格、曲線圖、柱狀圖);

4、同時具備數據導入導出功能;

5、同時可顯示多點水位記錄數據，可在全國無線傳輸數據。

FT-DL城市道路積水監測系統設備功能簡介：

水位采集儀具有水位數據采集、實時時鐘、定時存儲、參數設定、參數歷史數據掉電保護等功能。

標準RS232/485通訊功能，支持MODBUS通訊協議，可以選配通過有線、移動無線GPRS和無線數傳電臺等多種通訊方式與計算機組成監測系統。

電源系統有市電、直流和太陽能系統多種方式。

采用戶外防護箱，外形美觀、耐腐蝕、抗干擾。

FT-DL城市道路積水監測系統設備系統特點

電源系統:太陽能供電、風光互補供電系統、交流220V、直流5V、12V等,也可根據用戶需要選配。

可靠運行于各種環境，低功耗、高穩定性、高精度、可無人值守。

完善的防雷擊、抗干擾等保護措施。

硬件和軟件均采用模塊組合式開放性設計，可靈活組合使用。

通訊方式可根據需要選配。

FT-DL城市道路積水監測系統設備系統特點

不受大氣溫度、壓力、空氣密度、風、降雨、相對濕度的影響;

不受水中污染物及沉淀物的影響;

不受水質變化的影響;

不需要防浪井，對水流無影響;

測量精度能達到毫米級;

測量范圍能達到30米;

連續在線采集,太陽能供電;

非接觸測量方式，不受漂浮雜物的影響;

低維護成本，安裝維護簡單,壽命長;

FT-DL城市道路積水監測系統設備主要技術參數：

量程：　30m;

測量精度：　±1-2mm;

天線材料：　不銹鋼316L喇叭/PTFE振子;

天線結構：　尖錐形振子;

頻率范圍：　26GHz;

信號輸出：　RS485/MODBUS協議;

電　　源：　(6~26)V DC

過程連接：G1 /2螺紋或11/2NPT

介質溫度：-40-120℃

過程壓力：-1.0-3bar

重復性：± 2mm

精度：< 0.1%

頻率范圍：26GHz

防爆/防護等級：Exia II CT6/IP67

雷達水位計分為5款，分別為：可測量距離為30米、可測量距離為25米、可測量距離為15米、可測量距離為10米、可測量距離為5米。

售后服務

服務及售后介紹

本公司提供兩年的免費整機保修服務;兩年內所有配件只換不修，提供終身整機維修，五年內提供成本價配件。本公司接到維修通知后應及時派技術人員維修。

服務及售后包括：

1. 免費的產品運輸?shù)娇蛻糁付ǖ攸c(diǎn)。

2. 產品安裝。每臺設備提供一次的安裝及調試。

3. 產品的兩年質保。

4. 客戶使用及維護。

5. 質保期外的優惠質保。

施工準備參考

監控立桿的預埋件基礎施工：

1.基礎的鋼筋籠應臨時固定，同時確保鋼筋寵的基礎頂板平面水平，即用水平尺在基礎頂板垂直兩個方向測量，觀察其氣泡必須居中;監控立桿預埋件基礎混凝土澆搗必須密實，禁止混凝土有空鼓;

2.施工時要在預埋管口預先用塑料紙或其它材料封口，以防止混凝土澆搗時混凝土漏入預埋管中，造成預埋管堵塞;基礎澆搗后，基礎面必須要高于地平面5MM～10MM;混凝土必須要養護一段時間，以確保混凝土能達到一定的安裝強度。

3.每一根金屬立桿都必須接地，其接地電阻小于4歐;各立桿基礎具體數據視現場施工需要為準。路口窨井施工

4.凈尺寸500×500×600(長×寬×高)，標高同人行道面或綠化帶，板面須光滑，設提孔，按國標制作蓋板。各窨井土建具體數據視現場施工需要為準。
