一、產品介紹

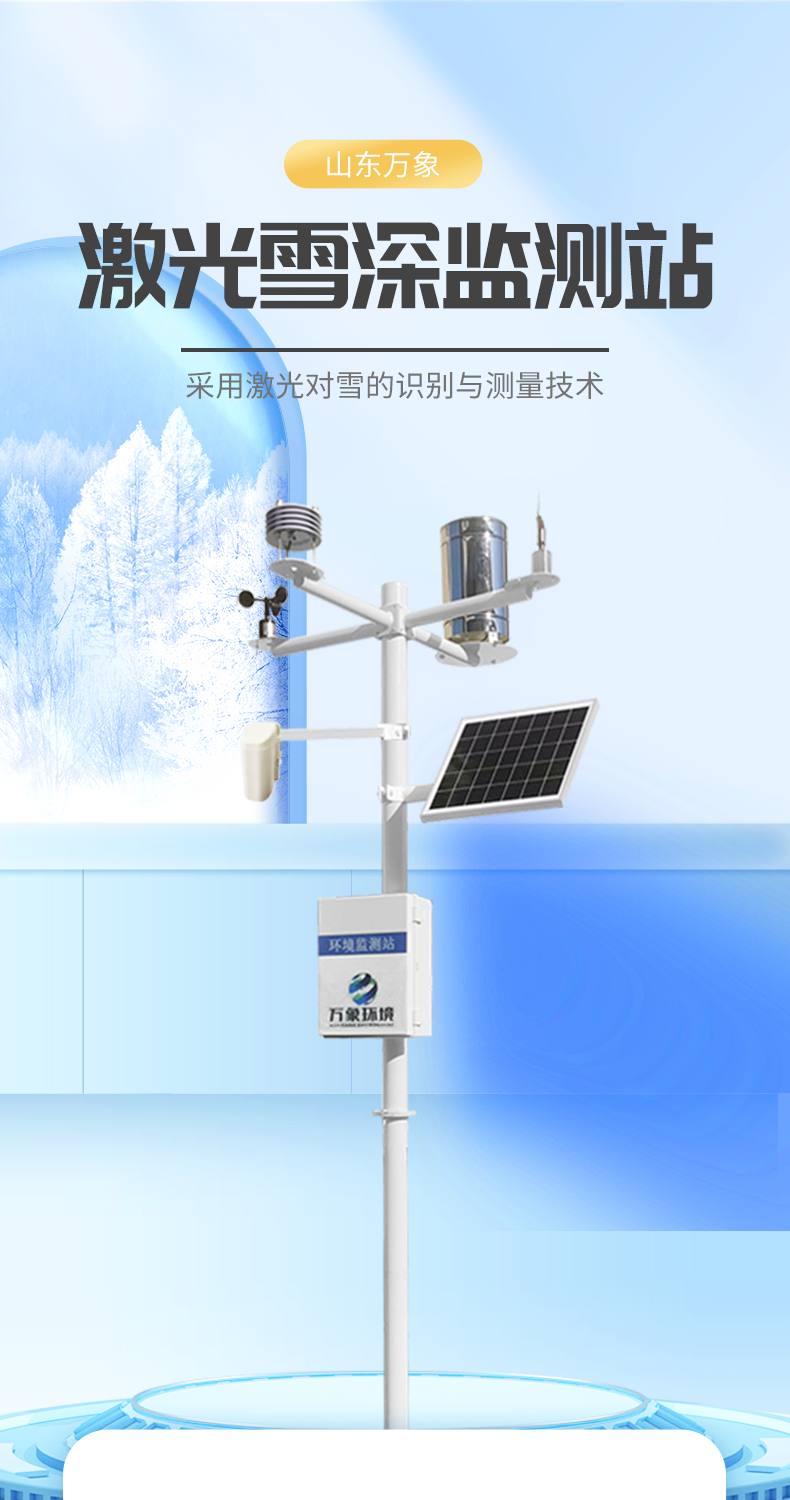

萬象公司推出WX-XS2型激光雪深監測站，采用激光對雪的識別與測量技術，克服超聲波，電磁波，重量等類型傳感器對雪無法識別的缺點，從而達到極高的檢測精度。通過監測所在位置的距離，得出雪的厚度，分析出單位時間的降雪。該設備可做獨立的自動雪深監測報警系統，也可組網，形成多元化的網絡監測。
應用范圍：廣泛應用于氣象站、港口碼頭安全監測、道路交通安全監測，航空監測，建筑安全監測，農業生產監測，水文水利等諸多領域。

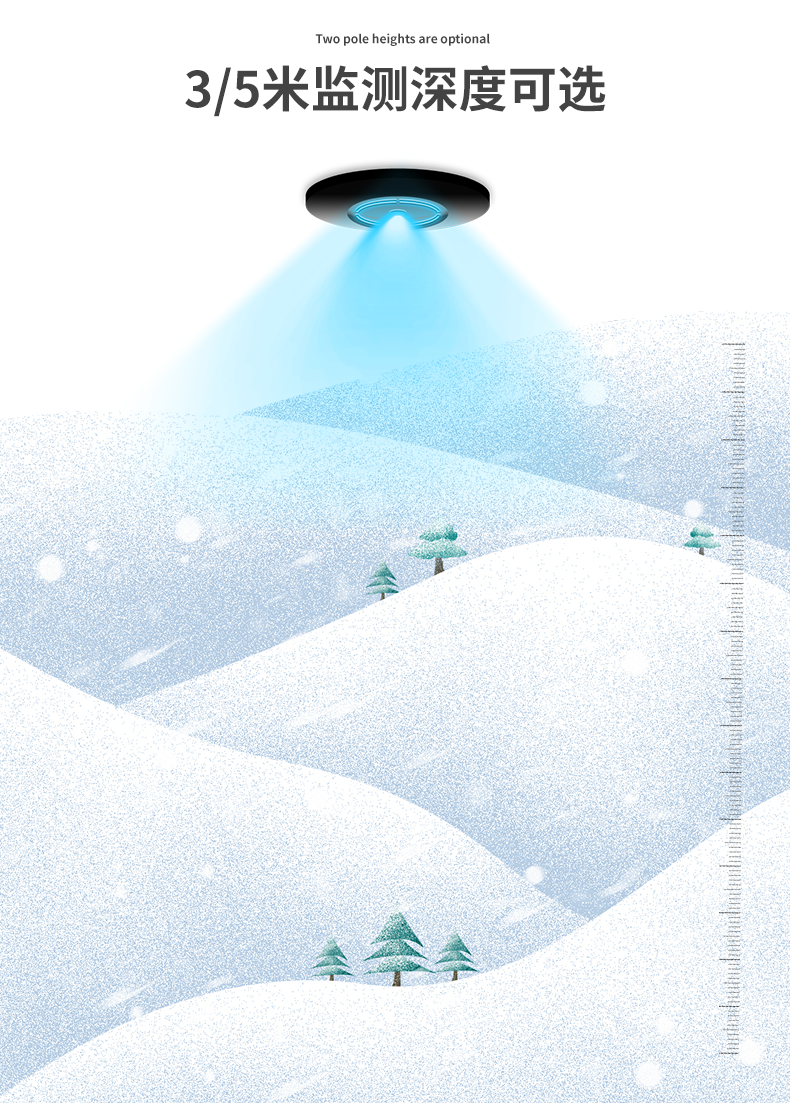

測量原理：雪深傳感器采用相位式激光測距儀原理測量積雪深度，相位是激光測距是用無線電波段的頻率，對激光束進行幅度調制并測定調制光往返測線一次所產生的相位延遲，再根據調制光的波長，換算此相位延遲所代表的距離。即用間接方法測定出光經往返測線所需的時間，從而求解出積雪深度。
二、產品特點
1、低功耗采集器：靜態功耗小于50uA
2、標配GPRS聯網、支持擴展藍牙、有線傳輸
3、安卓7寸觸屏，版本：4.4.2、四核Cortex?-A7，512M/4G
4、支持modbus485傳感器擴展
5、太陽能充電管理MPPT自動功率點跟蹤
6、三米碳鋼支架，兩節對接
7、短信報警，超限后向指定的手機上發送短信

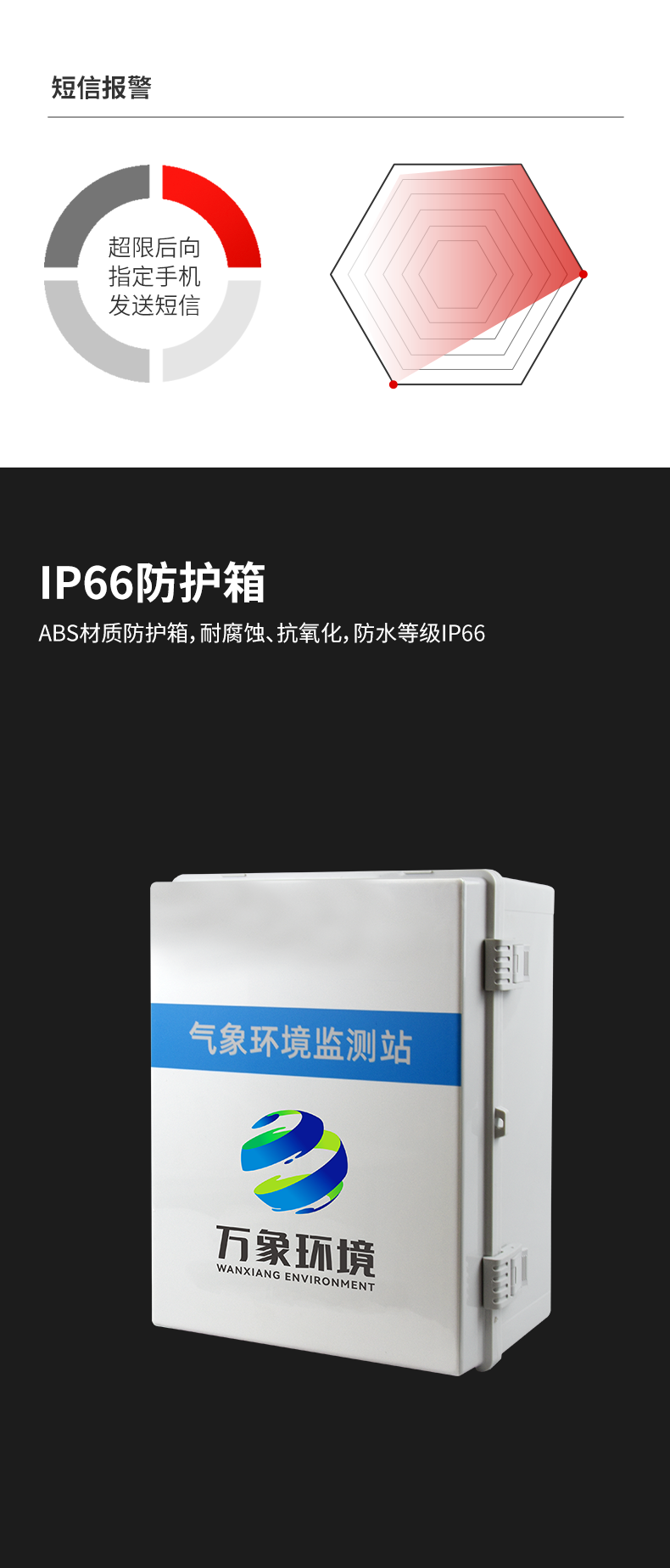

8、ABS材質防護箱，耐腐蝕、抗氧化，防水等級IP66
三、系統組成
激光雪深傳感器、主機、立桿支架、太陽能供電系統、云平臺
四、技術參數
1、采集器供電接口：GX-12-3P插頭，輸入電壓5V，帶RS232輸出Json數據格式,采集器供電：DC5V±0.5V峰值電流1A,
2、傳感器modbus、485接口：GX-12-4P插頭，輸出供電電壓12V/1A,設備配置接口：GX-12-4P插頭，輸入電壓5V
3、太陽能供電、配置鉛酸電池，可選配30W 20AH/50W 40AH/100W 100AH.充電控制器：150W，MPPT自動功率點跟蹤，效率提高20%
4、數據上傳間隔：30s-65535s可調
5、7寸安卓觸屏，屏幕尺寸：1024*600 RGB LCD

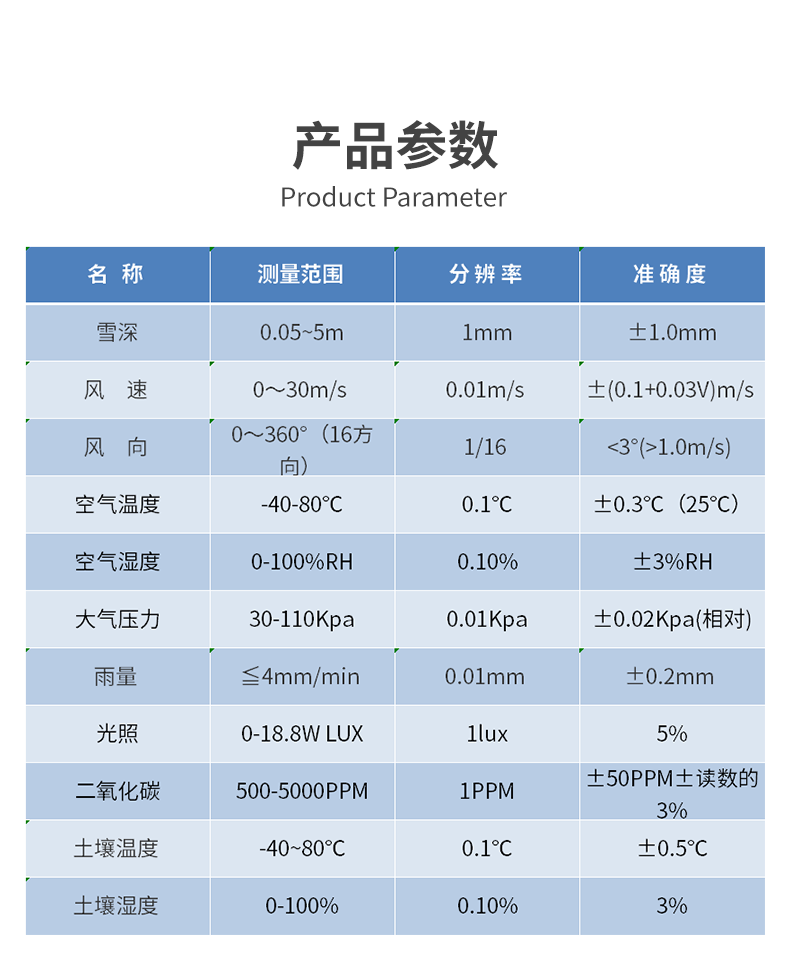

6、傳感器技術參數
名 稱 | 測量范圍 | 分 辨 率 | 準 確 度 |
雪深 | 0.05~3m | 1mm | ±1.0mm |
風 速 | 0～30m/s | 0.01m/s | ±(0.1+0.03V)m/s |
風 向 | 0～360°（16方向） | 1/16 | <3°(>1.0m/s) |
空氣溫度 | -40-80℃ | 0.1℃ | ±0.3℃（25℃） |
空氣濕度 | 0-100%RH | 0.10% | ±3%RH |
大氣壓力 | 30-110Kpa | 0.01Kpa | ±0.02Kpa(相對) |
雨量 | ≦4mm/min | 0.01mm | ±0.2mm |
光照 | 0-18.8W LUX | 1lux | 5% |
二氧化碳 | 500-5000PPM | 1PPM | ±50PPM±讀數的3% |
土壤溫度 | -40~80℃ | 0.1℃ | ±0.5℃ |
土壤濕度 | 0-100% | 0.10% | 3% |
五、云平臺介紹

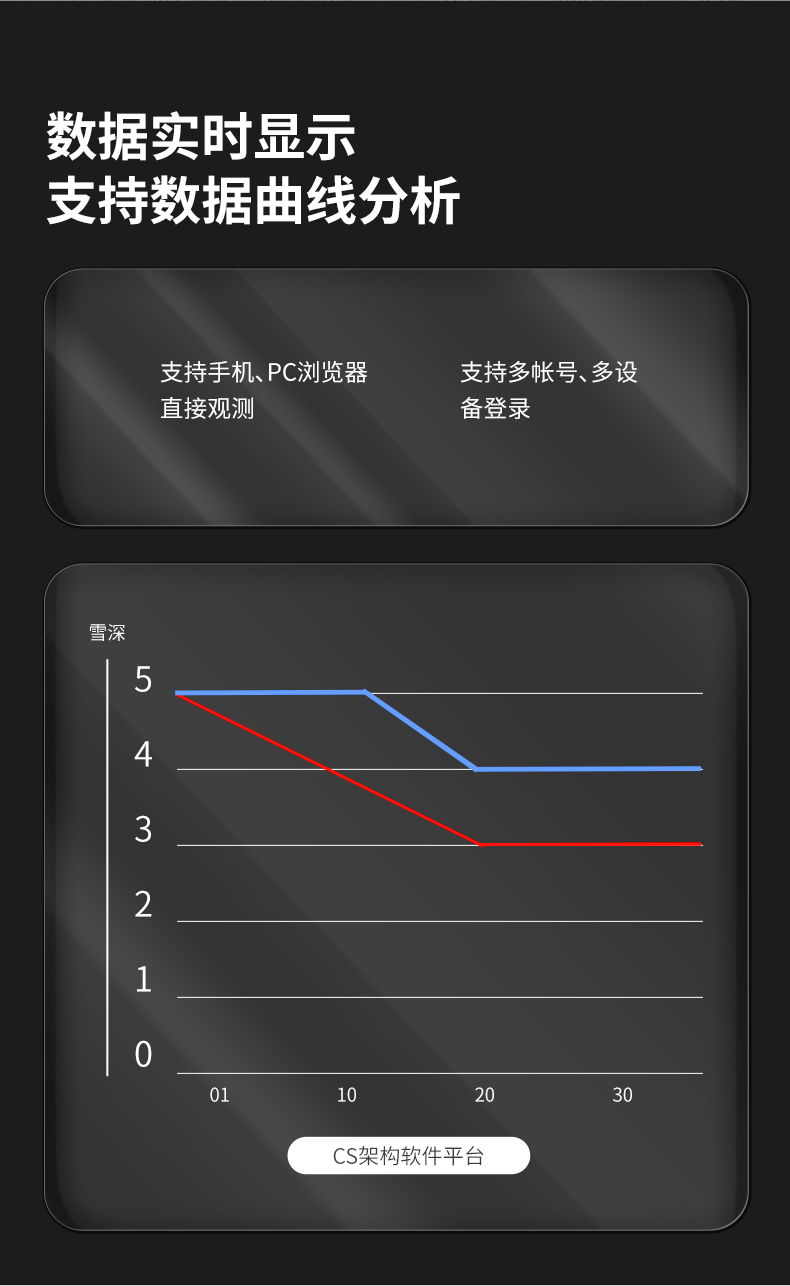

1、CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。
2、支持多帳號、多設備登錄
3、支持實時數據展示與歷史數據展示儀表板
4、云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。
5、支持短信報警及閾值設置
6、支持地圖顯示、查看設備信息。
7、支持數據曲線分析
8、支持數據導出表格形式
9、支持數據轉發，HJ-212協議，TCP轉發，http協議等。
10、支持數據后處理功能
11、支持外置運行javascript腳本
