一、產品簡介

　　流速流量測算儀(簡稱便攜式流速儀)是一種在水文測驗中進行流速測量的通用型儀器，用于江河、湖泊、水庫、水渠等過水斷面中預定測點的時段平均流速的測量。

　　該流速儀符合GB/T 11826-2019(轉子式流速儀)等相關國家標準。

　　該流速儀廣泛適用于水文測驗、水利調查、農田灌溉、徑流實驗等，亦可適用于水電、環保、礦山、交通、地質、科研院所、市政等行業進行相關流速或流量的監測。

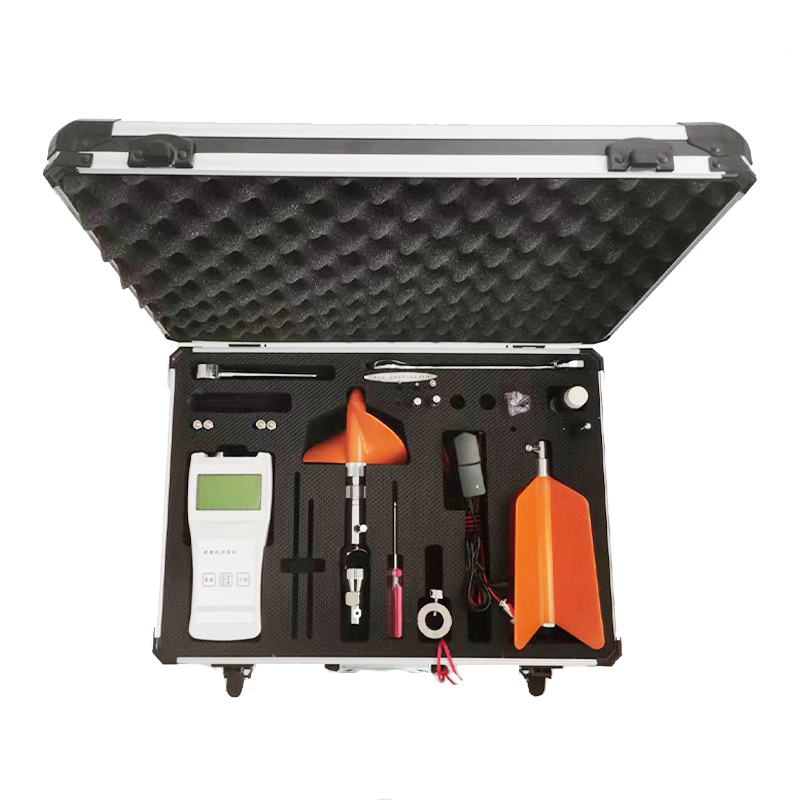

　　便攜式流速儀主要由旋槳式流速傳感器、流速測算儀、測桿組成。全套儀器置于高級鋁合金密碼箱內。接通信號線，即可進行各明渠中流速的測量，并自動顯示流速。

　　該儀器結構簡易、輕巧方便、耗電省、功能齊全、自動化程度高、穩定可靠，符合國家明渠流量測量標準，配置60度高溫旋槳，是國內目前新型的便攜式流速測量儀器。

　　二、技術參數：

　　測速公式：V=KV/T+C(m/s)(自動計算)

　　旋槳回轉直徑：Ф125mm

　　旋槳水力螺距b：200mm(理論值)

　　起轉速度V0:0.03m/s

　　測速范圍：0.04-10.00 m/s

　　測流誤差：≤1.5%

　　輸出信號：磁激式開關接點通斷信號

　　信號數/轉子轉數：1/20(LJ20A型)(每20轉1個信號);1/1(LJ20C型)(每1轉1個信號)

　　顯示屏：4×16位液晶顯示

　　測量方式：測桿定位測量(亦可纜繩懸掛定位測量)

　　溫度范圍：-25℃-55℃，濕度≤90%RH

　　電源：DC8.4V(充電電池),充滿后可連續工作40小時以上

　　三、測量原理：

　　本儀器依據明渠測流的流速面積法原理設計，測出流速即可得流量Q=V·S(S為斷面面積)

　　1.流速測定：

　　測流速時，由水力推動旋槳式轉子流速儀旋轉，內置信號裝置產生轉數信號，由下面公式計算流速：V=KN/T+C(m/s)(自動計算)

　　V：測流時段內平均流速(m/s)

　　K：槳葉水力螺距

　　C：流速儀常數

　　T：測流歷時(單位為S)

　　N：T時段內信號數

　　本儀器使用時，K、C均為常數，測流時，只要測出T和N，即可算出流速。

　　2.流量的計算：

　　流量測定根據明渠流量測量的流速面積法，先測出流速再乘以斷面面積即得流量。
