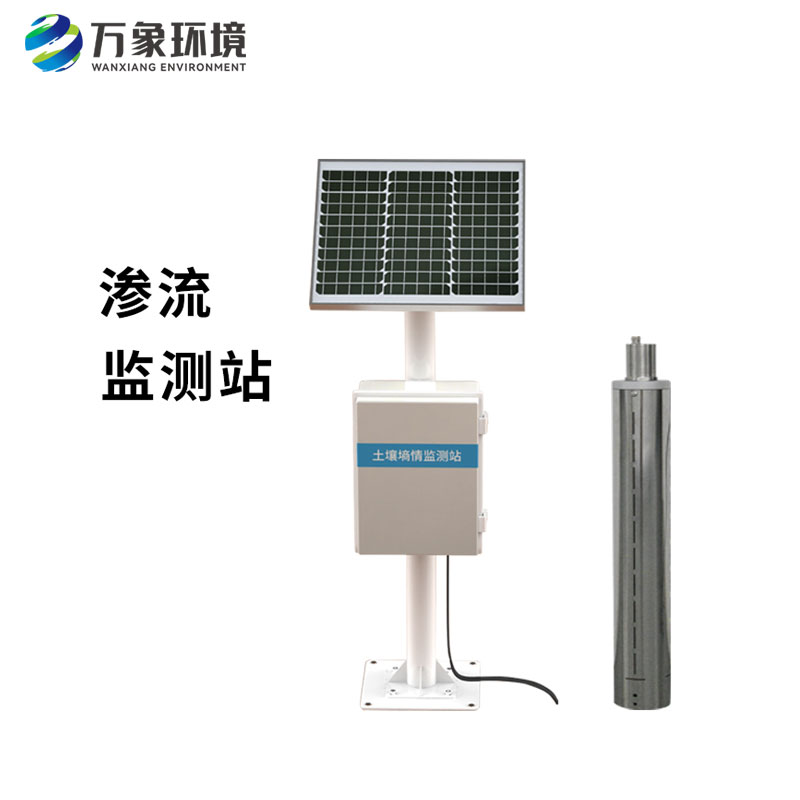

滲流監測站又稱地下水位滲流監測站，滲壓滲流自動監測站，滲流監測站是一種用于監測地下水流動狀況的設備，適用于長期自動監測河流湖泊等水體的水位，滲流監測站是監測水位及流量變化的有效監測設備。
1.滲流監測站用途
WX-SL1 系列磁致式量水堰計適用于長期測量河流、湖泊、水庫、壩體等堰槽的水位，是監
測水位及流量變化的有效監測設備。量水堰計采用磁致伸縮液位計作為傳感器進行測量，具
有分辨率高、穩定性好、性能可靠、響應速度快，工作壽命長等優點。
2.滲流監測站 規格及主要技術參數
規格型號
WX-SL1
測量范圍 :0～500mm
靈敏度 :0.01mm
測量精度 ：≤0.1%F.S
工作電壓 ：DC12V
輸出信號 ：RS485/MODBUS 協議
防護等級 ：IP67
絕緣電阻 ：≥10MΩ
外殼材質 ：304 不銹鋼
外形尺寸 ：Φ89×700mm
3 .滲流監測站結構及工作原理
3.1 結構
WX-SL1 系列磁致式量水堰計由防污管、上端蓋、
磁致伸縮液位傳感器、水平泡、觀測電纜等組成。
3.2 工作原理
磁致伸縮液位傳感器主要由測桿、電子倉和套
在測桿上的非接觸磁浮球組成。測桿內裝有磁致伸
縮線(波導絲)，測桿由不導磁的不銹鋼管制成。測
量時電子倉發出起始脈沖，起始脈沖在波導絲中傳
輸，產生沿波導絲方向的旋轉磁場，當這個磁場與
浮球中的永久磁場相遇時，產生磁致伸縮效應，使
波導絲發生扭動，這一扭動被電子拾能機構所感知
并轉換成相應的電流脈沖，測量電路計算出兩個脈
沖之間的時間差，即可精確地測出被測液位值。
4.滲流監測站 測量
4.1 電纜信號定義
芯線顏色
紅
黑
綠
白
屏蔽
信號定義
電源+
電源-
RS485B
RS485A
地線
4.2 讀數儀測量
人工測量用 RX105 型智能讀數儀或 RX106 型多功能讀數儀，將測量線按接線說明對應
連接量水堰計，讀數儀自動識別并量水堰計內存儲的儀器編號等身份信息，實時刷新顯示當
前液位毫米值。
5.滲流監測站 計算方法
量水堰計輸出值是水位，單位是毫米，應根據公式計算得出堰上水頭，再結合堰槽流量
公式計算出流量。
5.1 堰上水頭計算公式為：
h = hi－h(huán)0
式中：h — 堰上水頭，單位為 mm；
hi — 量水堰當前實測值，單位為 mm；
h0 — 基準值(修正值)，單位為 mm。
5.2 直角三角堰流量計算公式為：
Q =1.4×(h/1000) 5/2
式中：Q — 流量，單位為 m 3/s；
h — 堰上水頭，單位為 mm。
5.3 梯形堰流量計算公式為：
Q =1.86×(b/1000)×(h/1000) 3/2
式中：Q — 流量，單位為 m 3/s；
h — 堰上水頭，單位為 mm；
b — 堰口底寬，單位為 mm。
5.4 矩形堰流量計算公式為：
Q = m×(b/1000)× 2?×(h/1000) 3/2
m = 0.402 + 0.054×(h/1000)/(p/1000)
式中：Q — 流量，單位為 m 3/s；
h — 堰上水頭，單位為 mm；
b — 堰口底寬，單位為 mm；
p — 堰底至堰口高度，單位為 mm；
g — 重力加速度，一般取 9.81，單位為 m/s 2。
6.滲流監測站 儀器安裝
6.1 檢查
量水堰計移除包裝后，請務必剪掉底部用于固定浮球的橡皮筋，并使用 RX105 型讀數儀
對傳感器進行測讀，確保儀器完好才能安裝。
6.2 安裝量水堰計
量水堰計應安裝在堰板的上游≥100cm 處,有條件可在堰槽的側壁做一內凹槽，將量水
堰豎直插入凹槽中，利用水平泡調整垂直度，再用水泥砂漿固定。也可直接用 U 型抱箍固定
在堰槽側壁。
安裝時務必將量水堰計零點線置于堰口以下。
